AcuSolve 解析事例
【1500萬要素を超える回路基板モデルの熱流體解析】

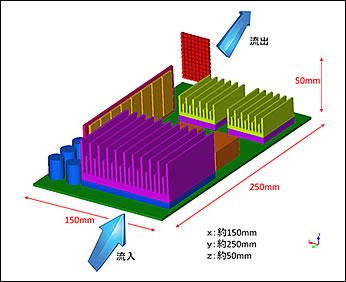

発熱する部品を流入、流出する空気によって冷卻

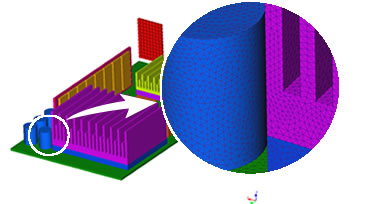

定常解を數値計算によって得るモデルの節點數と要素數
Total nodes : 2,635,797
Total elements : 15,009,154
要素サイズは全體を約1mmで分割モデル最大長の0.4％
Intel(R) Xeon(R) CPU E5-1620 0 @ 3.6GHz 3.6GHz
Total CPU time : 約 3 hours
●解析結果
溫度で色分けされた粒子の軌跡

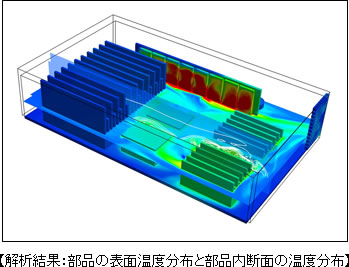

溫度分布
流速分布
