　　OptiStruct 特征

基于HyperWorks內的充實的操作環境

OptiStruct 特徴

從導入CAD模型、建立有限元模型（HyperMesh），到優化計算（OptiStruct）、評價結果（HyperView），全套過程都能在HyperWorks中完成。

而且如果在某臺計算機上使用OptiStruct，在不用追加任何費用的情況下，還可以在該計算機上使用HyperMesh和HyperView，是一種非常經濟實惠的使用方案。

在OptiStruct中，可以對約束條件、設計變量、目標函數（位移、質量等）最小/最大化來進行自動的結構優化。

約束條件/設計變量/目標函數的可選范圍很廣：靜態分析/周期響應分析/模態分析/屈曲分析等都可以作為優化分析的對象。

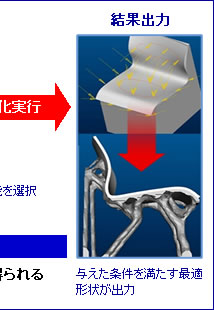

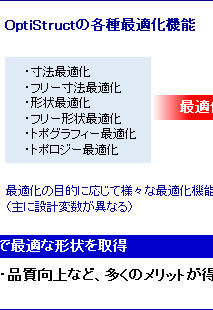

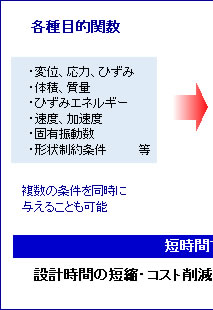

多種目的関數 OptiStructの?各種最適化機能結果出力

除了尺寸和形狀的優化外，OptiStruct還提供Topography優化和Topology優化等多種優化方法。可以讓工程師進行優化設計時，通過更多不同的角度尋找優化方案

想要在不增加成本和質量的前提下提高板材的剛度，就要增加Bead、Emboss類的加強筋結構。Topography就是專門針對Bead和Emboss形狀優化的功能

最初用材料將設計領域填滿，然后根據預估的載荷進行Topology優化，將需要材料和不需要材料的地方用單元密度云圖表示出來。該功能優化出來的結果最適合用于形狀設計的討論。

對于汽車零部件等大板材組成的結構，該功能可以對其每個零部件的板厚和界面形狀進行優化。

在需要板厚變化的場合，該功能可以對板材結構的板厚分布進行優化。
適用于汽車的薄板等各種各樣的板材。

不必重新劃分網格，按照指定條件移動模型表面節點,就可以實現形狀優化。
節點的移動通過被稱為“Morphing”的功能,不必重置網格(Remesh),可以沿著任意設定的方向移動（僅適用于參數化模型）

該功能是讓模型表面的節點自由移動來對模型的形狀進行優化。
（僅適用于非參數化模型）
